Feldbus-zu-Analog-Stromsignalwandler
- Microcyber
- China
- Auf Lager
- 500 Sätze/Monat
Der Feldbus-Stromwandler dient zur Umwandlung von Feldbussignalen in herkömmliche analoge Signale. Es kann Feldbussignale empfangen und in 4-Kanal-Analogsignale mit 4 bis 20 mA umwandeln. NCS-FI105 ist der Konverter zwischen Feldbussystem und Regelventil/anderem Stellantrieb.
Feldbus-zu-Analog-Stromsignalwandler: NCS-FI105 ist einIntelligentes Feldbusgerät aUnd entspricht FFFeldbus-Spezifikation. Es kann mit mehreren verkettet werdenFF-Ausrüstung. In NCS-FI105 sind zahlreiche Funktionsblöcke integriert, sodass nicht nur die allgemeine Messung, sondern auch die komplexe Steuerungsstrategie durchgeführt werden kann. Je nach Anforderung und tatsächlicher Anwendungsumgebung. Die Benutzer können verschiedene Funktionsblöcke auswählenverschiedene Funktionen implementieren.
NCS-FI105 nutzt digitale Technologie, die die Schnittstelle zwischen der Leitstelle und den Feldgeräten vereinfacht. Dadurch können die Kosten für Installation, Betrieb und Wartung reduziert werden.
Der NCS-FI105-Konverter wandelt das Feldbussignal in einen Eingangsstrom (4–20 mA) um.

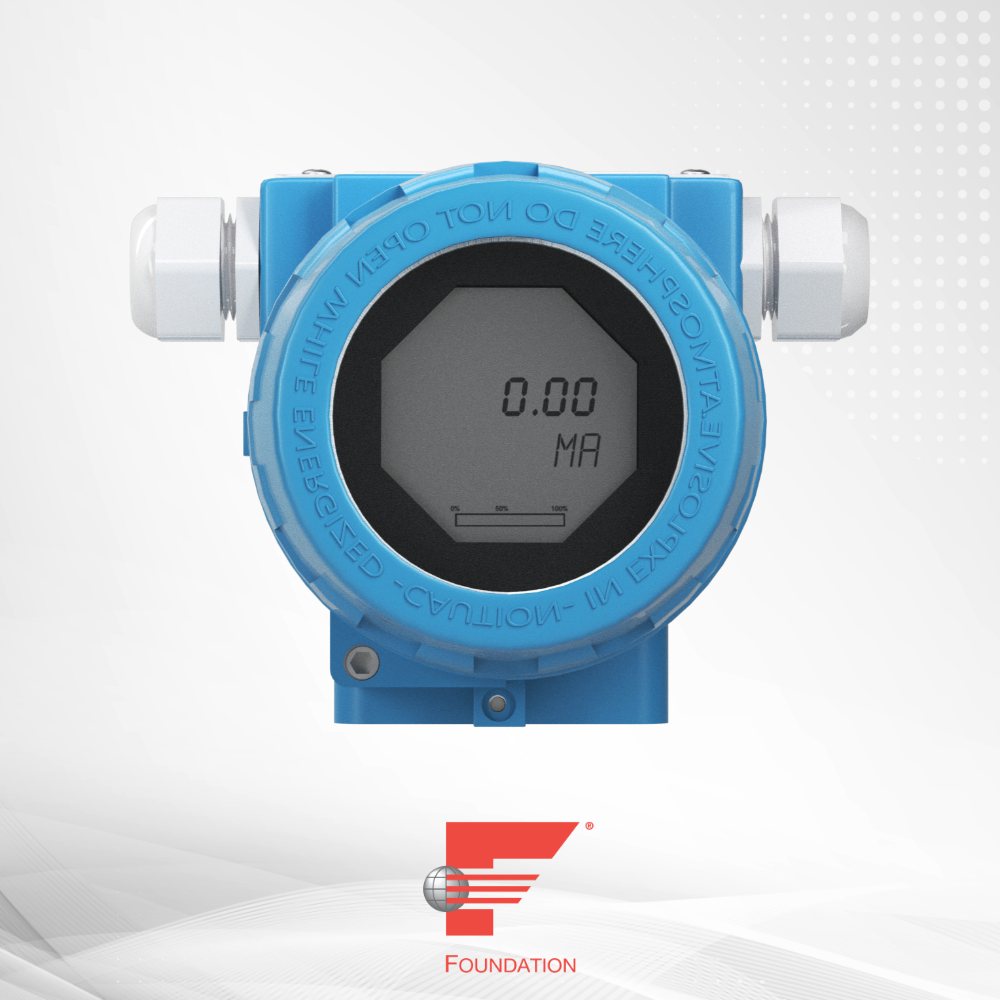

NCS-FI105Konverterbesteht aus fünf Komponenten, wie im Bild gezeigt.
Klemmbrett:Es dient zur Verbindung mit Feldbus, Stromausgangssignal, D/A-Karte und Kommunikationskarte.
D/A-Platine: Sie kann das an die Kommunikationsplatine gelieferte digitale Signal in ein Eingangsstromsignal umwandeln.
Kommunikationskarte: Sie ist die Kernkomponente eines intelligenten Instruments, das die Kommunikation, Steuerung, Diagnose und Wartung des Foundation Fieldbus implementiert.
Isolationsplatine: Sie dient zur Isolierung zwischen Kommunikationsplatine und Instrumentenplatine (Stromisolierung und Signalisolierung).
LCD-Karte (optional): Sie dient zur Anzeige von Funktionsblockparametern.
Merkmale
Als einKonvertierungsgerät, NCS-FI105Konverterkann empfangenFoundation Fieldbus-Signalund konvertieren zu4-20mA Analogsignalvon 4 Kanälen.
Anzahl der Kanäle: 4
Signalausgang: 4-20mA
Bussignal: 31,25 kbit/s
Leistung: 9-32 VDC
Stromverbrauch (statisch): bis 14 mA
Hervorragende Leistung
-- Hohe Präzision: ±0,05 % Gesamtbereich
-- Niedrige Temperaturdrift: <50 ppm/℃
Der Multichannel
-- Unterstützt 4-Kanal-Stromausgang
Multiprotokoll-Unterstützung
-- FF- und PA-Protokolle können unterstützt werden
Konverter Parameter
Grundparameter
Eingangssignal: 4 ~ 20 mA
Kanäle: 4 Kanäle
Aktueller Ausgang: NPN-Kollektorausgang
Stromversorgung: 9 ~ 32 VDC; Stromverlust (statisch): ≤ 14 mA
Feldbussignal:Kommunikationsbaudrate 31,25 kbit/s, Current-Mode
Isolierung: zwischen Gehäuse und Klemmenbrett:
500 Vrms (707 VDC)
Anzeige: 6-Bit-Digitalzahl und 5-Bit-Zeichen-LCD-Display (optional)
Temperaturbereich: - 40 ~ 85 ℃ (keine Anzeige)
- 30 ~ 70℃ (Anzeige)
Luftfeuchtigkeitsbereich: 0 % bis 100 % relative Luftfeuchtigkeit
Startzeit: ≤ 5s
Schutzart: IP 65
EMV Entworfen gemäß IEC 61000
Konverter Technische leistung
Genauigkeit: < 0,05 %
Maximale Belastung: 1350 Ω
Lastleistung: 9 ~ 32 VDC
Hinweis: Versorgungsspannung: ≥ (Ausgangsstrom * Lastwiderstand + 5 VDC)
Temperatureinfluss: < ± 50 ppm/℃
Konverter Körperliche Leistung
Elektrischer Anschluss: 1/2 - 14 NPT
Konstruktionsmaterial: Aluminium
Gewicht: 1,1 kg
Konverter Dimension und Struktur
Größe des NCS-FI105-Konverters
Struktur des NCS-FI105-Konverters
Als Herzstück des NCS-FI105-Konverters verbindet die Kommunikationskarte die Klemmenplatine, die Isolationsplatine, die D/A-Platine und die LCD-Platine. Die in vier Winkeln gedrehte LCD-Platine ist auf der Kommunikationsplatine befestigt, wie im Bild zu sehen ist.
Feldbus-Konverter Netzwerktopologie
Der FF-Sender unterstützt viele Arten von Verbindungen, wie in Abbildung 4.1 dargestellt. Der klassische Verbindungsmodus für ein FF-Gerät ist die Busverbindung, wie in Abbildung 4.2 dargestellt. Der passende Widerstand auf beiden Seiten des Anschlusses gewährleistet eine gute Signalqualität. Die maximale Feldbuslänge beträgt 1900 Meter und kann durch Repeater auf 10 Kilometer verlängert werden.
FF-Netzwerktopologie FF-Busverbindungen
Installation
Für die Installation des NCS-FI105-Konverters stehen drei Arten von Halterungen zur Verfügung (Flachhalterung für Rohrmontage, Winkelhalterung für Plattenmontage und Winkelhalterung für Rohrmontage). Dementsprechend gibt es drei Installationsmethoden wie folgt.
Die Installation der Rohrmontage-Flachhalterung: die typische Installation, wie Abbildung 2.1 zeigt. Befestigen Sie den NCS-FI105-Konverter mit den vier mitgelieferten Schrauben in der flachen Halterung und befestigen Sie dann die flache Halterung mit der mitgelieferten U-förmigen Schraube im Durchmesser von 50 mm am vertikalen Rohr.
Die Installation der Plattenmontagewinkelhalterung: die typische Installation, wie Abbildung 2.2 zeigt. Befestigen Sie den NCS-FI105-Konverter mit den vier mitgelieferten Schrauben in der Winkelhalterung und befestigen Sie dann die Winkelhalterung mit der nicht mitgelieferten M10-Schraube an der Platte.
Die Installation der Rohrmontagewinkelhalterung: die typische Installation wie in Abbildung 2.3 und 2.4 dargestellt. Befestigen Sie den NCS-FI105-Konverter mit den vier mitgelieferten Schrauben in der Winkelhalterung und befestigen Sie dann die Winkelhalterung mit der mitgelieferten U-förmigen Schraube im Durchmesser von 50 mm am horizontalen Rohr.
Wie wählt man den Feldbus-/Stromwandler NCS-FI105 aus?
FAQ
F: Kann ich ein kostenloses elektronisches Handbuch erhalten?
A: Ja, wenn Sie es wünschen, kontaktieren Sie uns bitte.
F: Wie installiere ich den Feldbus-/Stromwandler NCS-FI105?
A: Es gibt drei Möglichkeiten: Flachhalterung für Rohrmontage, Winkelhalterung für Plattenmontage und Winkelhalterung für Rohrmontage.
